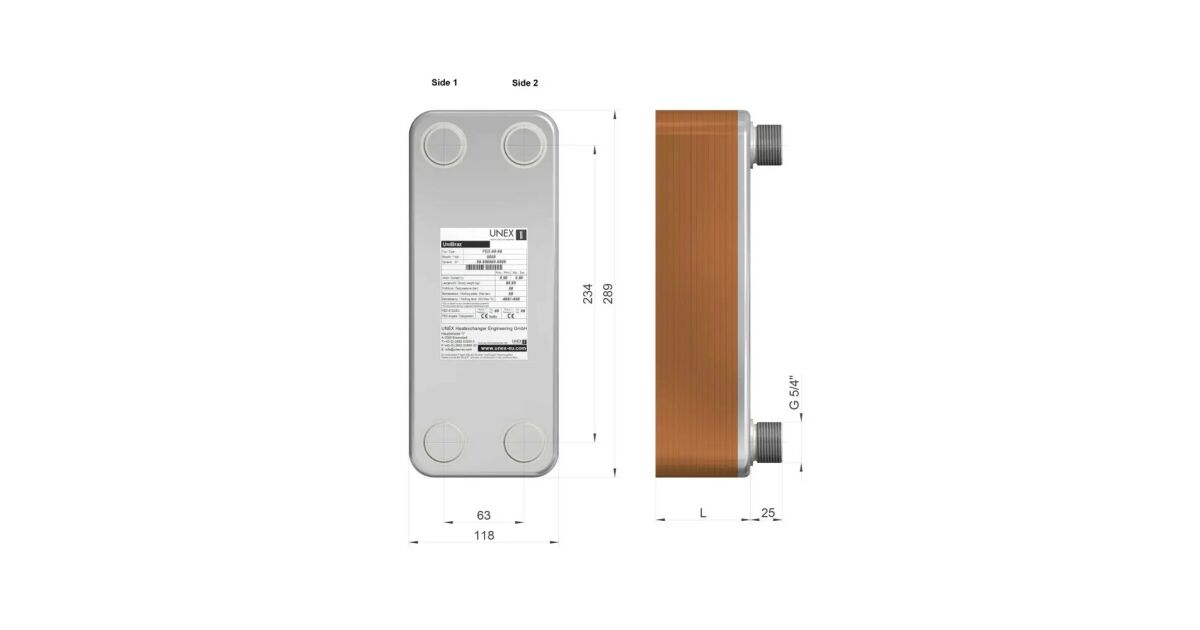

HEX forrasztott 50 lemezes hőcserélő hőszivattyús hűtésre, 7kW

Hex forrasztott 50 lemezes hőcserélő, vékony, bordázott kialakítással a tökéletes hőátadás érdekében. Kompakt méret, így kis területen nagy, 1.34 m2 hőátadó felülettel rendelkezik, kiváló hatékonysággal.

A Hex forrasztott 50 lemezes lemezes hőcserélő felépítése és működéseA hőcserélő vékony, bordázott rozsdamentes lemezeket forrasztásos techonlógiával egymásra rögzített eszköz. A lemezek között légrés van, melyekben azonos, vagy eltérő közegek (glikolos folyadék, fűtővíz, használati víz pl.) áramolnak egymásnak ellentétes irányban. A közegek eltérő hőmérsékletűek, így az áramlásnak köszönhetően hőátadási folyamat indul be a két közeg között. Bővebb információt a hőcserélők előnyeiről, hátrányairól és teljesítményéről a hőcserélő oldalunkon olvashat. A hőcserélő nevében szereplő teljesítmény a műszaki adatoknál megadott paraméterek teljesülése esetén érvényes! Hőcserélő jellemzők Víz közeg az egyik oldalon, etilénglikol (30%-os koncentrációval) közeg a másik oldalon 7 kW teljesítmény 1. oldal belépési hőmérséklete: 14°C 1. oldal kilépési hőmérséklete: 9°C 2. oldal belépési hőmérséklete: 7°C 2. oldal kilépési hőmérséklete: 12°C 1. oldal térfogatáram: 1,204 m3/h 2. oldal térfogatáram: 1,309 m3/h Hőátadó felület:1,34 m2 1. oldal hőátbocsátási tényező: 2716,54 W/(m2xK) 2. oldal hőátbocsátási tényező: 2606,17W/(m2xK) 1. oldal számított nyomásesése: 1,56 kPa 2. oldal számított nyomásesése: 2,16 kPa 1. oldal csatornák száma: 24 2. oldal csatornák száma: 25 Lemezszám: 50 darab 1. oldal térfogat: 0,70 I 2. oldal térfogat: 0,73 I Max üzemi hőmérséklet: 180°C Max üzemi nyomás: 25 bar Lemezcsomag hossza: 70 mm
