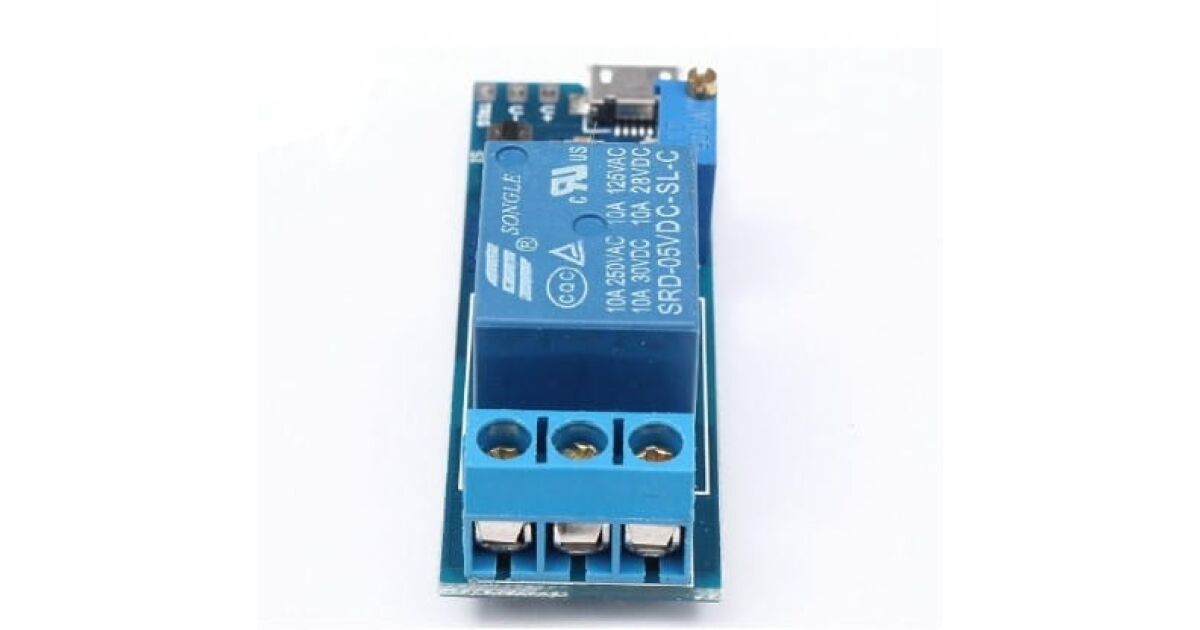

Impulzusvezérelt relé és időzítő modul

Impulzusvezérelt relé és időzítő modul: Sokoldalú vezérlési megoldás

Ez a relével és időzítővel ellátott modul ideális választás különféle automatizálási projektekhez. A modul rugalmasan vezérelhető, és a beépített potenciométer segítségével pontosan beállítható a működési idő.

Működési jellemzők:

• Időzítés: A relé kikapcsolásáig hátralévő idő a gomb elengedésétől számítódik (amennyiben a TRIG bemeneten nem jelenik meg magas szint).
• Állítható idő: Az időtartam 0-17 másodperc között szabályozható a potenciométer segítségével (az óramutató járásával ellentétes irányba csökkenthető, jobbra forgatva növelhető).
• Vezérlés: A relé a gomb megnyomásával vagy a TRIG jelölésű bemenetre alacsony szintre kapcsolható.

Műszaki adatok:

Hasznos tippek és módosítások:

• Időtartam növelése: A maximális bekapcsolási idő meghosszabbítható a C2 kondenzátor kapacitásának növelésével. A számításhoz a T = 1,1RC képlet használható (például 22uF kondenzátor és 1M ellenállás esetén az idő 24,2 s).
• Automatikus indítás: A V- és TRIG érintkezők közé helyezett 100nF-os kondenzátorral a relé a tápellátás rákapcsolása után a beállított idő elteltével egyszer be- és kikapcsol.
• Folyadékáramlás-érzékelés: A modul használható folyadékáramlás-érzékelőkkel, például YF-S201 típussal. Ilyenkor egy 100nF-os kondenzátort kell sorba kötni az érzékelő kimenete és a modul TRIG bemenete közé, így az eszköz automatikusan kapcsol az áramlás érzékelésekor és megszűnésekor.
