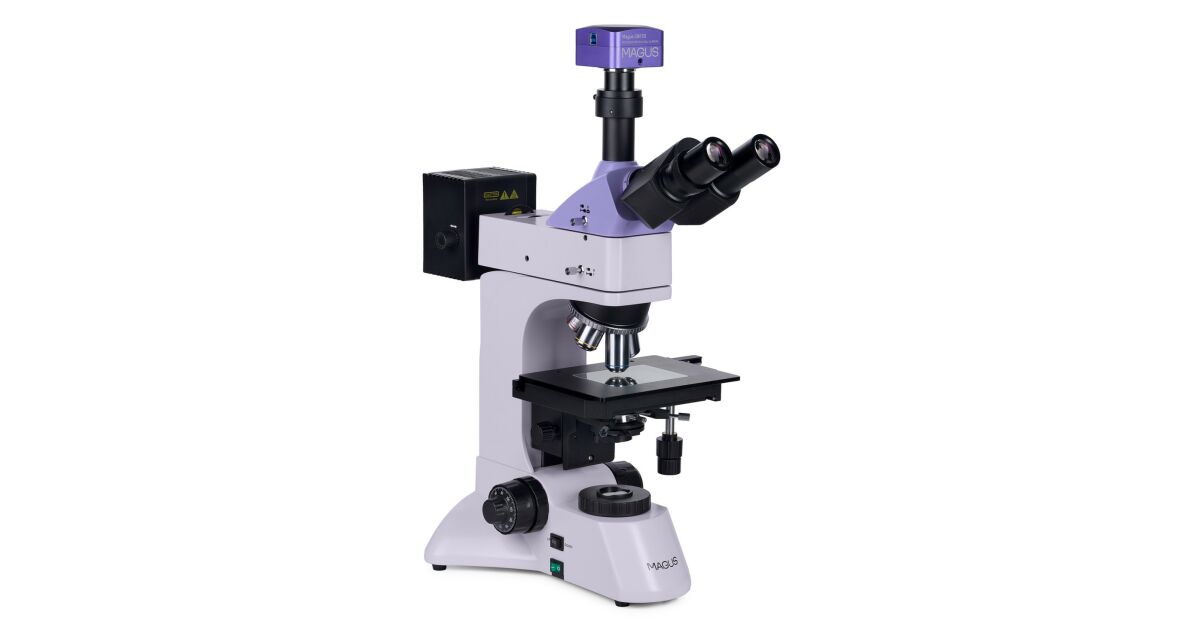

MAGUS Metal D600 metallográfiai digitális mikroszkóp

Kamerával. Nagyítás: 50–600х. Háromszemlencsés fejrész, sík akromatikus objektívek, 30 W-os halogén átmenő és visszavert fényű világítótestek

A MAGUS Metal 600 metallográfiai mikroszkópot átlátszatlan minták (fémek, ötvözetek, festékbevonatok, félvezető és egyéb anyagok) visszavert fényben történő vizsgálatára tervezték fénytér- és polarizációs mikroszkópiás technikákkal. Sík és polírozott mintákon vizsgálhatja a mikroszerkezeteket. Az átmenőfény-megvilágító lehetővé teszi a szűrőkön megrekedt részecskék és áttetsző anyagok (például vékonyrétegek) mikroszkóp alatti vizsgálatát is. A mikroszkóp alkalmas a geológusok, kohászok, mérnökök, régészek és más tudományterületek szakemberei által végzett kutatásokra és elemzésekre. Digitális kamera A MAGUS CBF30 digitális kamerával mikroszkópon keresztül készíthet fényképeket és videókat, szerkesztheti az így kapott fájlokat, bemutatókat szervezhet, valamint (megfelelő kalibrálás után) lineáris és szögméréseket végezhet az objektumokon.

A készülék világos látóterű módszerrel működő mikroszkópokon használható 4x, 10x, 20x és 40x objektívekkel. A 6,3 megapixeles érzékelő éles, részletdús fényképek és videók készítését teszi lehetővé legfeljebb 3072x2048 px felbontással. Szükség esetén a felbontás 1536x1024 px-re csökkenthető. A képkockasebességet ez azonban nem befolyásolja, az marad 59 fps, ami biztosítja az akadozás és késleltetés nélküli sima képkocka átmeneteket. A SONY Exmor háttérvilágítású színes CMOS-érzékelő gyenge fényviszonyok között is lehetővé teszi a fényképezőgép használatát. A kép olvasható és erős fényű marad. A lehető legtisztább, torzításmentes képet 0,5x–0,75x nagyítású adapter használata biztosítja. Optikai elemek A háromszemes fejrész egy háromszemes tubussal van felszerelve a kamera felszereléséhez (nem tartozék). A fénysugár két pozícióban osztható: 100:0 vagy 0:100 arányban, ami azt jelenti, hogy a fénysugarat vagy a digitális kamerára, vagy az okulártubusra irányíthatja. A háromszemlencsés fejrész 30°-os dőlésszögű, ami kényelmes a hosszú megfigyelésekhez. A bal oldali tubuson dioptriaállító gyűrű található. A mikroszkóp nagyítása az alapkonfigurációban a 50x és 600x érték között mozog. A felső nagyítási határ növeléséhez további okulárokat szerelhet fel. A forgó orrtámasz a belső rész felé néz. Egyszerre öt objektív szerelhető fel – ezek közül négyet a készlet tartalmaz, egy nyílás pedig egy további objektív felszereléséhez szabad. A mikroszkóp sík akromatikus objektíveket használ, amelyek nagy munkatávolsággal rendelkeznek, és alkalmasak fénytéri mikroszkópiához. Megvilágítás A mikroszkóp átmenő és visszavert fényű megvilágítási rendszerrel van felszerelve. Mindkettő 30 W-os, állítható fényerejű halogén izzókat használ, amelyek váltóáramú tápegységről kapnak áramot. A halogén izzók olyan színhőmérsékletű fényt bocsátanak ki, amely lehetővé teszi a kényelmes munkavégzést. A mikroszkóp polarizációs eszközökkel van felszerelve a visszavert fény megfigyeléséhez: beépített analizátor és kivehető polarizátor. Az apertúra- és a mező diafragma lehetővé teszi a Köhler-világítás beállítását, és a készletben színszűrők is találhatók. A rekeszek és a visszavert fényforrás központosítható. Az áteresztett fény megvilágítás hagyományos Abbe-kondenzort használ, amelynek pozíciója kétféleképpen állítható: középre állítva és magasságban állítható. Ezt kiegészíti egy felhajtható lencse az alacsony nagyítású objektívekkel való használathoz. Apertúra- és mezőátlóval rendelkezik, azaz a Köhler-féle megvilágítási módszert használhatja. Tárgyasztal és fókuszáló mechanizmus A tárgyasztalra helyezhető minta maximális magassága 20 mm. A minta mozgatása a tárgyasztal két tengely mentén történő mozgatásával történik. A készüléket egy üveglap egészíti ki, amely átlátszatlan mintákkal való munkához használható. A fókusz beállítására durva és finom fókuszáló mechanizmusok szolgálnak. A fókuszálás egyenletes és pontos. A durvafókusz rögzítőgombbal rendelkezik, és állítható a feszültsége. A fókuszáló gombok mindkét oldalon koaxiálisan helyezkednek el, így munka közben nem kell a kezét a levegőben tartania, hanem az asztalra helyezheti. Tartozékok A MAGUS Metal 600 mikroszkóp további okulárokkal, nagy munkatávolságú objektívekkel, digitális kamerákkal és kalibrációs tárgylemezekkel is felszerelhető. A mikroszkóp főbb jellemzői: Mikroszkóp átlátszatlan sík és csiszolt minták vizsgálatára visszavert fényben és áttetsző minták vizsgálatára átmenő fényben Háromszemlencsés fejrész háromszemlencsés tubussal és sugárelosztóval Átmenő és visszavert fényforrás: 30 W-os halogénizzó Köhler-megvilágítási módszer átmenő és visszavert fényben, polarizációs mikroszkópiás technika visszavert fényben A visszaverődő fényt használó megvilágítási rendszer központozható elemei (rekeszek és fényforrások), szűrőkészlet Abbe-kondenzátor felhajtható lencsével, amelyet kis nagyítású objektívekkel használnak További objektívek és okulárok széles választéka A kamera főbb jellemzői: Kis nagyítású objektívekkel való használatra ajánlott Még gyenge fényviszonyok mellett is tiszta képet adó színes fényérzékeny érzékelő Akár 59 fps képkocka sebesség, ami elegendő mozgó tárgyak vagy gyorsan zajló folyamatok megfigyeléséhez A készlet tartalmazza az összes kamera funkciójának működését biztosító szoftvert, következésképpen „gyors kezdés” lehetséges Nagy adatátviteli sebességet nyújtó megbízható USB 3.0 interfész Beállítható felbontás, amivel minden pillanatban kiválasztható az éppen legmegfelelőbb A készlet tartalma: MAGUS CBF30 digitális kamera (digitális kamera, USB-kábel, telepítő CD illesztőprogramokkal és szoftverrel, felhasználói kézikönyv és garanciajegy) Árambemenettel rendelkező talp, áteső fényforrás és kondenzor, fókuszáló mechanizmus, tárgyasztal és revolverfej Fényvisszaverő világítás lámpaházzal Háromszemlencsés fejrész Végtelen síkú akromatikus objektív: PL H 5x/0,12 SzM 26,1 mm Végtelen síkú akromatikus objektív: PL H 10х/0,25 SzM 20,2 mm Végtelen síkú akromatikus objektív: PL H 40x/0,60 SzM: 3,98 mm Végtelen síkú akromatikus objektív: PL H 60x/0,70 SzM: 2,08 mm 10x/22 mm-es szemlencse hosszú szemtávolsággal (2 db) Üveges tárgyasztallemez C-csatlakozós adapter 1x Imbuszkulcs Váltóáramú (AC) tápkábel Fényvisszaverő világítás tápkábele Porvédő Felhasználói kézikönyv és garanciajegy Igény esetén rendelkezésre áll: 10x/22 mm skálázott szemlencse 12,5x/14 mm szemlencse (2 db) 15x/15 mm szemlencse (2 db) 20x/12 mm szemlencse (2 db) 25x/9 mm szemlencse (2 db) Végtelen síkú akromatikus objektív: PL H 20х/0,40 SzM 8,80 mm Végtelen síkú akromatikus objektív: PL H 50х/0,70 SzM 3,68 mm Végtelen síkú akromatikus objektív: PL H 80x/0,80 SzM: 1,25 mm Végtelen síkú akromatikus objektív: PL H 100x/0,85 (száraz) SzM 0,40 mm Kalibrációs tárgylemez MárkaMAGUSSzavatosság5 évEAN5905555018270A csomag méretei (HxSzxM):35x30x75 cmSzállítási súly15.1 kgElválasztójelMAGUS Metal 600 metallográfiai mikroszkóp=== Elválasztójel ===Mikroszkóp műszaki jellemzőiTípusfény/optikai, digitális, metallográfiaiMikroszkóp fejrész típusatrinokulárisFejrészSiedentopfFej dőlésszöge30°Nagyítás foka, x50 — 600Nagyítási tartomány200x—800x-osNagyítás foka, x (opcionális)50–1000/1250/1500/2000/2500Szemlencsecső átmérője, mm30Szemlencsék10х/22 mm, szemtávolság: 10 mm (*opcionális: 10x/22 mm, skálával, 12,5x/14; 15x/15; 20x/12; 25x/9)Objektívekvégtelen sík akromatikus: PL H 5x/0,12, PL H 10x/0,25, PL H 40x/0,60, PL H 60x/0,70; parfokális távolság 45 mm (*opcionális: PL H 20x/0,40, PL H 50x/0,70, PL H 80x/0,80, PL H 100x/0,85 (száraz))Forgó tárgylencsefoglalat5 objektív számáraMunkatávolság, mm26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20x); 3,68 (50x); 1,25 (80x); 0,40 (100x)Pupillatávolság (PD), mm48 — 75Tárgyasztal, mm210x140Tárgyasztal mozgatási tartomány, fókuszálási szerkezettel, mm75/50Tárgyasztalkéttengelyes mechanikus tárgyasztal üveglappalSzemlencse dioptriabeállítás, dioptria±5 (a bal oldali tubuson)Kondenzoráteresztett fény: középre állítható és magasságban állítható Abbe-kondenzor, NA 1,25, állítható rekeszmembrán és lehajtható lencse, reteszelőcsavarokkalFókuszkoaxiális, durvafókusz (25 mm, rögzítőgombbal és feszültségszabályozó gombbal) és finomfókusz (0,002 mm)MegvilágításhalogénFényerősség-szabályozásyesTápellátás220±22 V, 50 Hz, váltakozóáramú hálózatFényforrás típusavisszavert és áteső fény: 12 V/30 WFényszűrőkzöld, kék, sárga, mattÜzemi hőmérséklet-tartomány, °C5 — 35Kiegészítőbeépített analizátor és eltávolítható polarizálóFelhasználói szintgyakorlott felhasználók, szakemberekAz összeszerelés és a telepítés nehézségi szintjebonyolultHasználatmetallográfiai Fényforrás elhelyezkedésekét helyenVizsgálati módszervilágos látótér, polarizációTok/doboz/táska a készletbenporvédőTömeg, kg11=== Elválasztójel ===Digitális kameraÉrzékelőSONY Exmor CMOSSzínes/monokrómszínes Megapixel6.3Maximális felbontás, képpont3072x2048Érzékelő mérete1/1,8" (7,37x4,92 mm)Képpont méret, μm2.4x2.4Fényérzékenység425 mV 1/30 mp-nélJel/zaj arány0,15 mV 1/30 mp-nélExpozíciós idő0,02 ms – 15 mp-celVideófelvételyesVideófelvételigenKépkockasebesség, fps (milyen felbontás mellett)59 (3072x2048 mellett), 59 (1536x1024 mellett)Telepítés helyeháromszemlencsés tubus, szemlencse helyett szemlencsecsőKépformátum*.jpg, *.bmp, *.png, *.tifVideóformátumkimenet: *.wmv, *.avi, *.h264 (Windows 8 és újabb), *h265 (Windows 10 és újabb)Színképtartomány, nm380—650 (beépített infravörös szűrő)Zárszerkezet típusaelektronikus zár (ERS)Fehéregyensúlykézi, automataExpozíció-szabályozáskézi, automataSzoftver-tulajdonságokképméret, fényerő, expozíciós időSzoftverMAGUS ViewKimenetUSB 3.0, 5 Gb/sRendszerkövetelményekRendszerkövetelmények Windows 8/10/11 (32 vagy 64 bites), Mac OS X, Linux, 2,8 GHz-es Intel Core 2 vagy annál nagyobb teljesítményű processzor, legalább 2 GB RAM, USB 3.0 port, CD-ROM, 17"-os vagy annál nagyobb kijelzőRögzítés típusaC-foglalatVáztömör alumíniumKamera tápellátásaegyenáram, 5 V, a számítógép USB portjáról; egy 12 V, 3 A adapter Peltier-elemhezA kamera üzemi hőmérséklet-tartománya, °C-10 — 50Üzemi páratartalom-tartomány, %30 — 80
